图标.png人工模型建模流程

 小图标.png  数据采集:将城市进行分区,便于采集标准地形图(矢量数据),利用数码相机采集建筑外立面模型数据和纹理数据,完成地形、矢量数据的汇总。

 小图标.png  数据处理:纹理数据统一处理,进行色彩、清晰度、时间段的校对,主要是完成地形、矢量数据的处理;将数据进行分类,以便制作三维模型。

 小图标.png  模型制作:进行三维模型制作、检查并优化模型。

 小图标.png  纹理制作:处理原始数据进行变形与准确度校对,根据建筑形体将纹理赋于模型。

 小图标.png  效果制作:调整场景整体效果,对纹理进行烘焙。

 小图标.png  数据合成:合成所有场景,并将场景按照所需的格式导出。

 小图标.png  数据入库:三维模型入库(模型、纹理)、地形影像数据入库(DEM、DOM)、其他信息入库(shp、注记等)。

 小图标.png  数据维护:数据(三维模型、地形影像等)的更新、追加。


图标.png倾斜摄影建模流程

 1. 数据采集

首先对测区进行分析。包括地形、飞行条件、建筑密度及高度、植被情况等。根据测区情况合理地规划航飞的路线。具体要求如下:

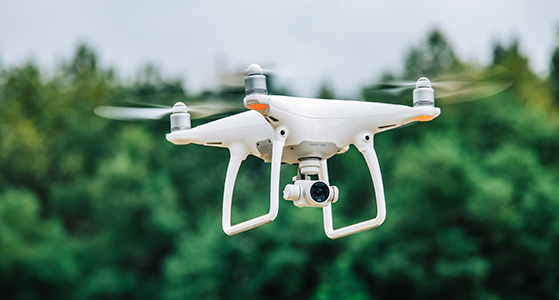

小图标.png  采用多旋翼无人机执行航飞,搭载5镜头云台,单次曝光像素超过1亿。


小图标.png  航飞影像地面分辨率精度不低于5CM。重叠度航向不小于75%,旁向不小于75%。

小图标.png  根据测区特点制定科学的航线规划。为保证测区边缘模型精度,航线规划时应超出测区边界至少一个航高的距离。

小图标.png  平坦地区应尽量选择太阳高度角大于20°;城镇地区太阳高度角应大于30°,既保证具有充足的光照度,又避免过大的阴影。

小图标.png  对成果资料进行100%检查。不符合质量要求的成果应返工,直至通过检查,并按要求详实填写检查记录,编写检查报告。

小图标.png  当地面高差突变,地形特征显著不同时,应考虑分区规划航线。

小图标.png  划分分区时,应考虑航摄飞机侧前方安全距离与安全高度。

2.数据处理

采用自动化建模软件对倾斜摄影影像进行处理生成三维实景模型。整个过程包括数据的预处理、空三、密集点云匹配、模型生成、模型检查几个过程。
小图标.png  预处理。主要对倾斜影像的预处理。包括对倾斜影像的匀光、POS数据的处理、像控点数据处理等。
小图标.png  空三。采用自动化建模软件或者摄影测量软件进行空三处理。获取航片的空中位置和姿态。
小图标.png  密集点云匹配。在空三处理后,采用自动化建模软件进行点云的密集匹配。获取高密度的模型点云数据。
小图标.png  模型生成。根据密集点云及选定的数据格式生成三维实景模型。
小图标.png  模型检查。模型生成后对模型进行整体的检查。并记录不合理的区域,以便后期制定相应的修补方案。

3.模型编辑

在模型自动生成完成后,部分区域需要通过第三方软件编辑来进行修正。编辑可以对模型进行直接编辑,也可以对点云编辑后重新生成模型。编辑一般将需要编辑区域导出,编辑完成后重新导回到模型生成软件拼接或融合处理。编辑根据情况一般包括以下内容:
小图标.png  对水面的编辑处理。水面一般纹理特征不明显,点云匹配质量较差。因此需要通过软件将其处理到合理程度。
小图标.png  对玻璃幕墙建筑的处理。城市中心区域一般存在较多的大型玻璃幕墙建筑。玻璃的反射特性使得其纹理效果较差,因此需要一定程度的处理。
小图标.png  大面积严重阴影区域。阴影区域,特别是大面积严重阴影区域点云一般密度较差,需要一定的人工编辑来纠正。
小图标.png  编辑结束后,重新生成整个三维实景模型,并输出选定的数据格式。

4.实地抓拍

在模型自动生成完成后,根据模型质量情况需要制定相应的修补方案。部分特别严重,通过内业编辑无法修正的情况需要采用固定翼无人机或者相机实地外业补拍。补拍成果需要重新进行处理,然后与现有成果进行合并处理。

5.成果输出

模型在通过处理编辑后进行最终成果的输出。成果输出时采用整体输出的方式,并构建LOD及瓦片以提高后期显示效率。成果输出格式为OSGB。


                                                                                                                               倾斜摄影三维模型数据


图标.png应用服务

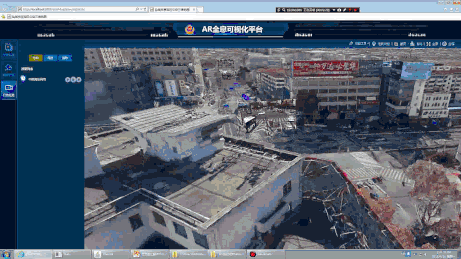

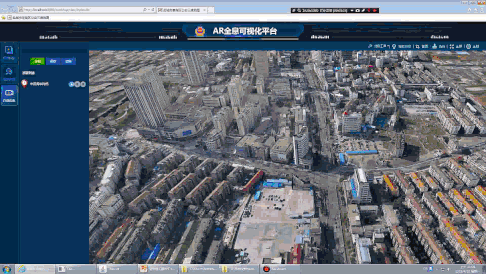

      依靠自身强大的万亿级像素图像计算能力,和自主研发的顶尖深度学习计算机视觉算法,科澜的实景 3D 重建技术基于航拍的海量 2D 图像和视频数据,在虚拟世界中还原出细节丰富的城市级三维全景模型,让用户在线即可交互式查看城市中小到绿地草木、大到建筑地形等元素的面貌与变化,在根本上解决了传统二维平面图像无法还原真实世界三维信息的难题。为公共安全行业提供全景全息的实战一张图。

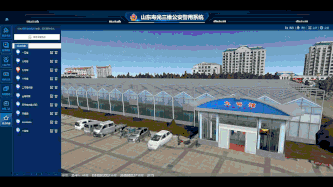

依托科澜自主可控的三维引擎、三维GIS服务软件、SDK开发包,为公共安全领域、智慧城市运营、物联网技术创新领域提供新一代数字孪生操作系统(三维引擎平台),通过科澜三维大数据采集、编辑子系统实现公共安全专题大数据、智慧城市大数据、物联感知大数据的融合共生,借助科澜开放平台丰富的二次开发接口助力公安、交通、城市管理、智慧城市、平安城市等公共安全领域的数字孪生业务开发与实践。
